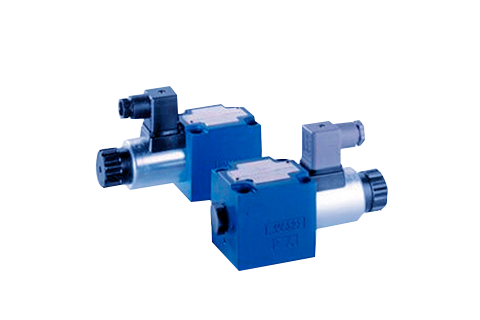

M-.SED10...L1X型 電磁換向座閥
技術參數:
| 安裝位置 | 可選擇 | ||
| 環境溫度 | ℃ | -30 至 +50 (丁腈橡膠密封) | |
| -20 至 +50 (氟橡膠密封) | |||
| 重量 | 2位3通電磁換向座閥 | Kg | 2.6 |
| 2位4通電磁換向座閥 | Kg | 3.9 | |
| 最高工作壓力 | bar | 350 | |
| 最大流量 | L/min | 40 | |
| 工作介質 | 礦物油-適用于丁腈橡膠或氟橡膠密封 | ||
| 磷酸酯-適用于氟橡膠密封 | |||
| 工作介質溫度范圍 | ℃ | -30 至 +80 (丁腈橡膠密封) | |
| -20 至 +80 (氟橡膠密封) | |||
| 粘度范圍 | mm2/s | 2.8 至 500 | |
| 油液污染度 | 油液最高污染等級按NAS1638 9級和ISO4406 20/18/15級 | ||
| 電壓型號 | 直流電DC | 交流電AC | |||||||||||
| 可供電壓 | V | 12， 24， 110， 205， 220 | 110，220（只能通過Z5整流插頭） | ||||||||||
| 允許電壓（偏差） | % | +10～-15 | |||||||||||
| 需用功率 | W | 30 | |||||||||||
| 連續通電時間 | 連續 | ||||||||||||
| 切換時間符合ISO 6403（安裝位置：電磁鐵水平安裝） | |||||||||||||
| 壓力 bar | 流量 L/min | 直流電 | 交流電+整流器 | ||||||||||
| 開/ms(無油箱壓力) | 關/ms | 開/ms(無油箱壓力) | 關/ms | ||||||||||
| UK | CK | D | Y | UK， CK | D， Y | U | C | D | Y | U， C | D， Y | ||
| 70 | 40 | 40 | 30 | 40 | 35 | 10 | 10 | 35 | 30 | 40 | 35 | 40 | 40 |
| 140 | 40 | 40 | 30 | 40 | 35 | 10 | 10 | 40 | 30 | 40 | 35 | 40 | 40 |
| 210 | 40 | 45 | 35 | 45 | 35 | 10 | 10 | 45 | 35 | 45 | 35 | 40 | 40 |
| 280 | 40 | 45 | 35 | 45 | 35 | 10 | 10 | 45 | 35 | 45 | 35 | 40 | 40 |
| 315 | 40 | 50 | 35 | 50 | 35 | 10 | 10 | 50 | 40 | 50 | 35 | 40 | 40 |
| 350 | 40 | 50 | 45 | 50 | 45 | 10 | 10 | 50 | 45 | 50 | 45 | 40 | 40 |
| 注:切換時間與流動方向P至A和A至T有關，反向流動可能存在偏差。 | |||||||||||||
| 切換頻率 | 次/小時 | 流量至 15000 | |||||||||||
| 防護等級按DIN 40050 | IP65 | ||||||||||||
| 最高線圈溫度 | ℃ | 150 | |||||||||||
